產品系列 : 遠程斷電/漏電報警監測儀
用于遠程在線電流/漏電流監測，漏電報警，電源斷電報警，電源供電提示，設備運行的遠程監控及報警，也可以當作線路防盜報警器使用
CT口徑：Ф40mm
電流量程： AC 0.00mA～60.0A
通訊方式：GPRS、RS485
產品簡介

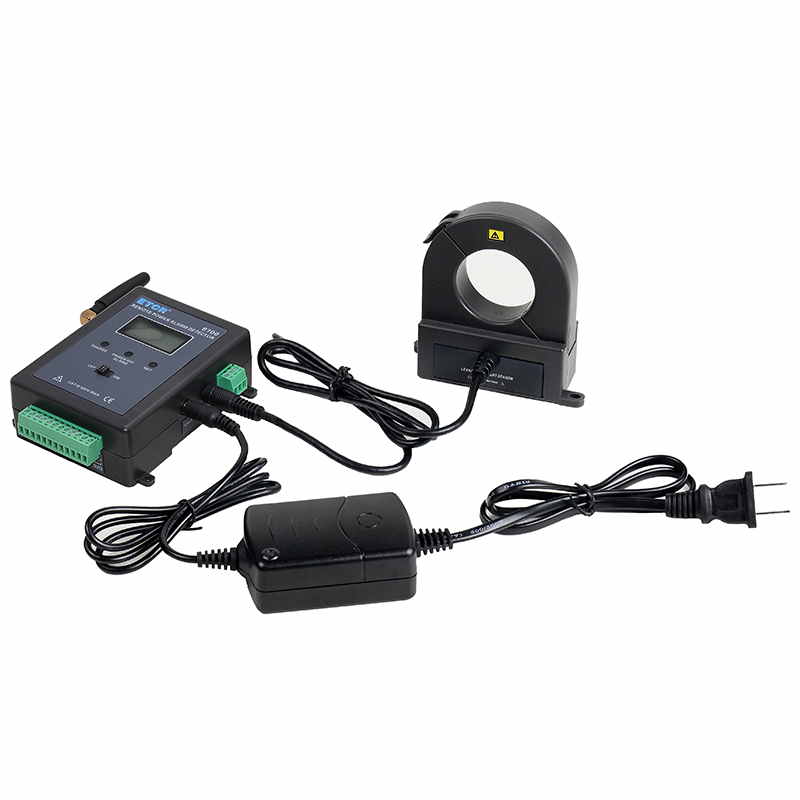

ETCR 8700遠程斷電/漏電報警監測儀又稱在線斷電報警器，用于需要無人值守和遠程在線報警監測斷電、恢復供電、漏電的工控現場，屬工業級4G報警監控儀，也可以當防盜報警器使用。監測儀由電腦、電流傳感器、GPRS模塊、上位機軟件、電源適配器等組成。內置GPRS模塊，用戶只需通過自己電腦服務器設置幾個簡單參數，就可以隨時監測遠程設備是否斷電、是否恢復供電、是否有漏電等報警信息；也可以通過輸入擴展口接入溫度、濕度、人體紅外感應器等傳感器；還可以通過輸出擴展口控制遠程的繼電器等其他設備。廣泛適用于安防、電力設備、銀行、電信、工廠、鐵路、機房、不間斷電源、生物制藥、倉庫、藥房、重要機械設備、24小時運轉的生產線等各種需要斷電報警、漏電監測報警、遠程控制啟停等場所。

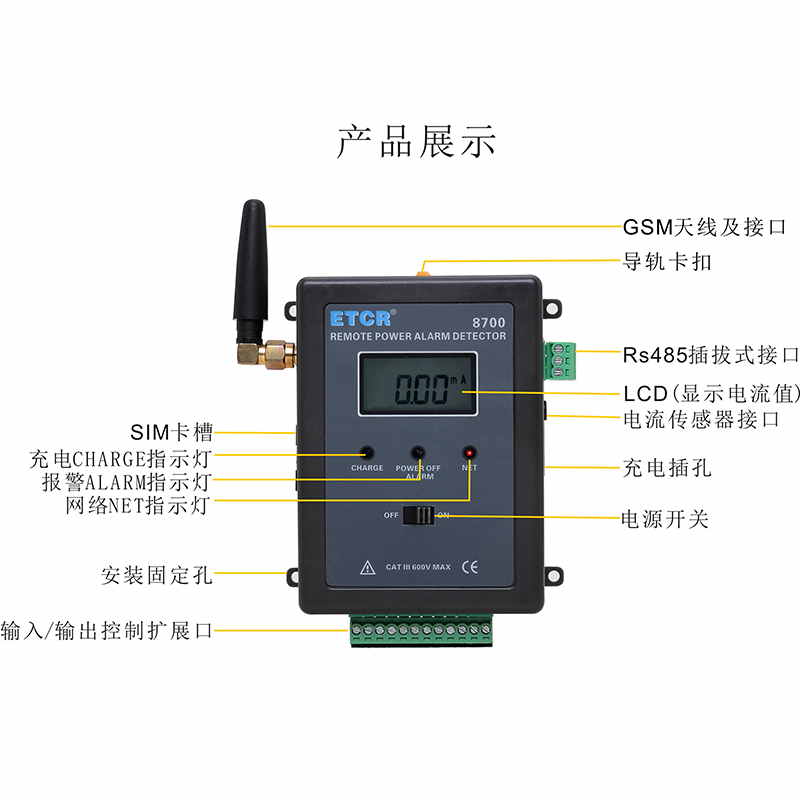

ETCR 8700遠程斷電/漏電報警監測儀主機監控1路電流(LCD顯示電流值)、1路外部電源通斷狀況(即供電電源的通斷狀況)、3路擴展輸入接口(DC0～9V模擬電壓)、3路擴展輸出控制接口(開/關：DC12V/0V) ；提供1路RS485數據接口及MODBUS協議，便于二次開發；內置大容量可充鋰電池，同時具有充電管理功能，當外部供電斷開時，內置鋰電池繼續給主機供電工作，全面實現遠程監測、報警、控制等功能。
服務器可以通過GPRS對主機發送設置指令、報警指令、查詢指令、恢復出廠設置指令等。例如：發送相關指令配置、電源斷電報警、電源當前值、漏電報警、漏電流報警值設置；查詢電流大小、查詢電源通或斷狀態、查詢擴展輸入接口電壓信號大小、查詢擴展輸出接口的控制開或關狀態等。
電流傳感器為開合式CT，非常適合在線安裝，孔徑為φ40mm，用戶可以根據需求選購不同口徑的電流傳感器，其鐵芯使用特殊合金，采用磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。
產品特點
1、兩種通訊方式：GPRS無線通訊方式，RS485有線通訊方式。

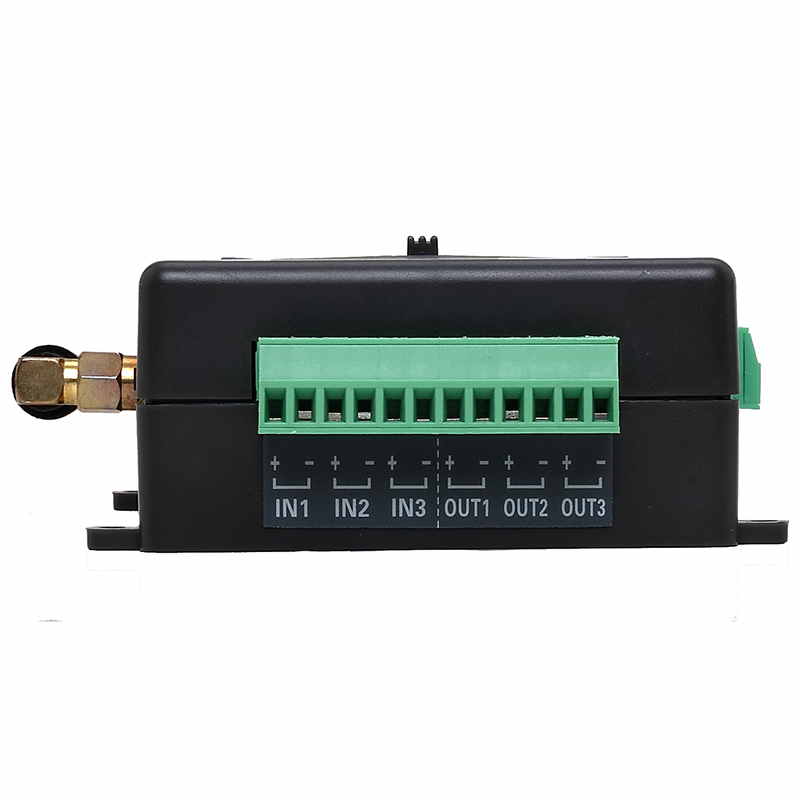

2、3路擴展輸入接口(DC0～9V模擬電壓)、3路擴展輸出控制接口(開/關：DC12V/0V)。
3、每日主動向管理員手機發送日報信息（選配功能）。
4、主機小巧，有卡槽和螺絲兩種安裝方式。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 外接電源適配器供電：AC110V～240V轉DC12V |
| 顯示模式 | 4位LCD顯示 |
| LCD尺寸 | 35mm×21.5mm；顯示域：32mm×15mm |
| 內置電池 | 可充鋰電池：3.7V、3000mAh，循環充電次數約1000次 電池充滿連續供電時間約24小時 |
| 通道 | 1路電流、1路電源、3路擴展輸入信號(DC0～9V模擬電壓)、3路擴展輸出控制信號(開/關：DC12V/0V),單路最大負載500mA，三路輸出總負載最大18W |
| CT口徑 | Ф40mm(可以選購Ф10mm、Ф25mm、Ф80mm等) |
| 電流量程 | 0.00mA～60.0A AC(可以根據需求定制量程0～1000A) |
| 電流分辨率 | 0.01mA AC |
| 電流精度 | ±2%rdg±5dgt |
| 電流換檔 | 全自動切換 |
| 檢測速度 | 約1次/秒 |
| 通訊方式 | GPRS、RS485 |

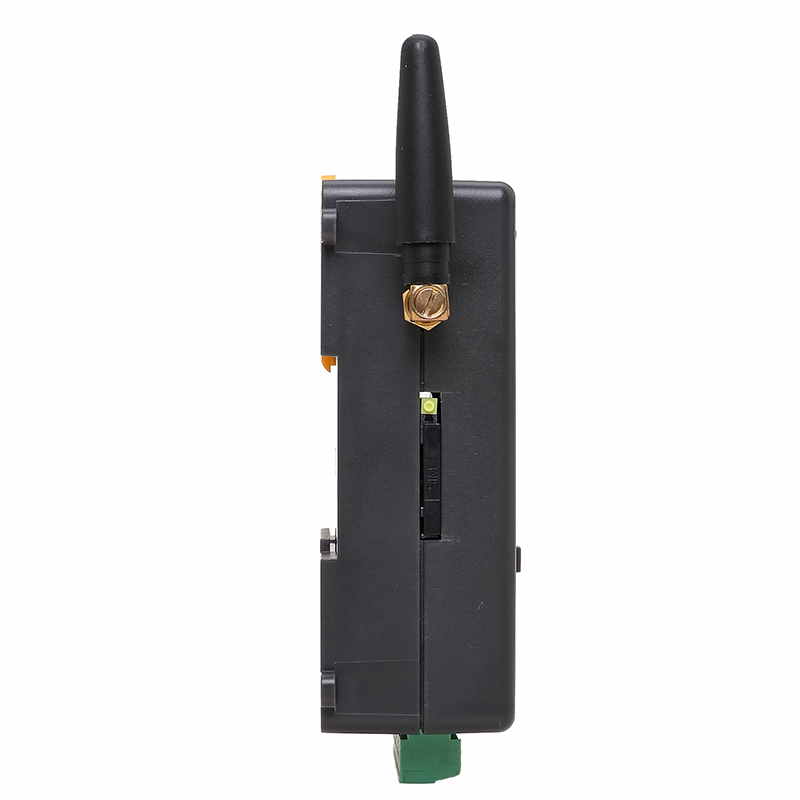

| SIM卡槽 | 外置式，方便插取卡 |
| SIM卡類型 | 4G |
| 天線 | 50歐SMA天線 |
| 主機尺寸 | 100mm×73mm×35mm |
| CT尺寸 | 95mm×88mm×31mm |
| 質量 | 主機：約404g；總質量：約0.64kg（含附件） |
| 安裝方式 | 導軌固定或螺絲固定安裝 |
| 安裝尺寸 | 導軌寬度35mm，固定螺絲孔Ф3.5mm |

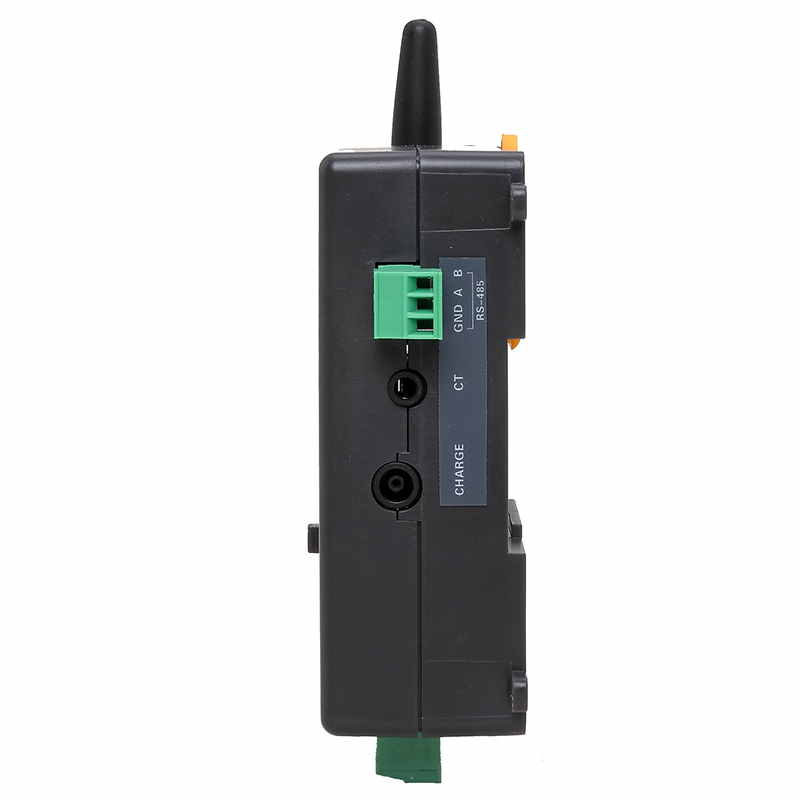

| RS485接口 | 3.5mm-3P插拔式端子 |
| 擴展接口 | 3.5mm-12P插拔式端子 |
| 擴展輸入 | IN1～IN3：允許DC0～9V模擬電壓接入 |
| 擴展輸出 | 輸出電壓DC12V(開)，或低電壓0V(關) |
| 漏電報警 | 當被監測點的電流或漏電流超出設定的報警臨界值時，監測點主機通過向服務器發出漏電報警信息 |
| CHARGE燈 | 充電指示燈，充電時亮紅燈，充滿時燈變暗 |
| POWER OFF ALARM燈 | 工作指示燈，正常工作時候閃爍 |
| NET燈 | GPRS網絡指示燈，GPRS模塊初始化時不亮，GPRS模塊正常工作時一直亮燈，接收、發送時會快速閃爍1-2秒 |
| 主機功耗 | 小于2W |
| 絕緣強度 | AC 2kV/rms(外殼與螺絲之間) |
| 適合安規 | CAT Ⅲ(600V) |
| 線路電壓 | 適用于AC600V以下線路測試 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
