產品系列 : 大口徑鉗形功率表
交流電流測量，電壓測量，相位測量，有功功率、無功功率、視在功率、功率因數、總功率、 頻率、相序、電能等參數測量
電流量程：AC 0.0A～6000A
電壓量程：量程：0.00V～600V
相位量程：0.0°～360°
鉗口尺寸：Φ200mm
存儲功能：數據存儲：200組
USB通訊接口
產品簡介

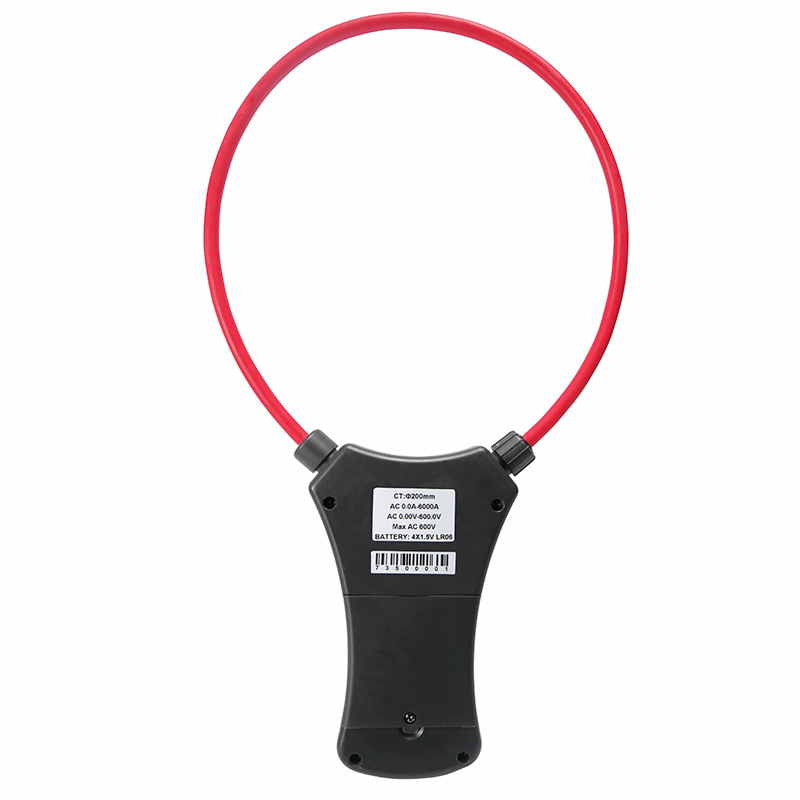

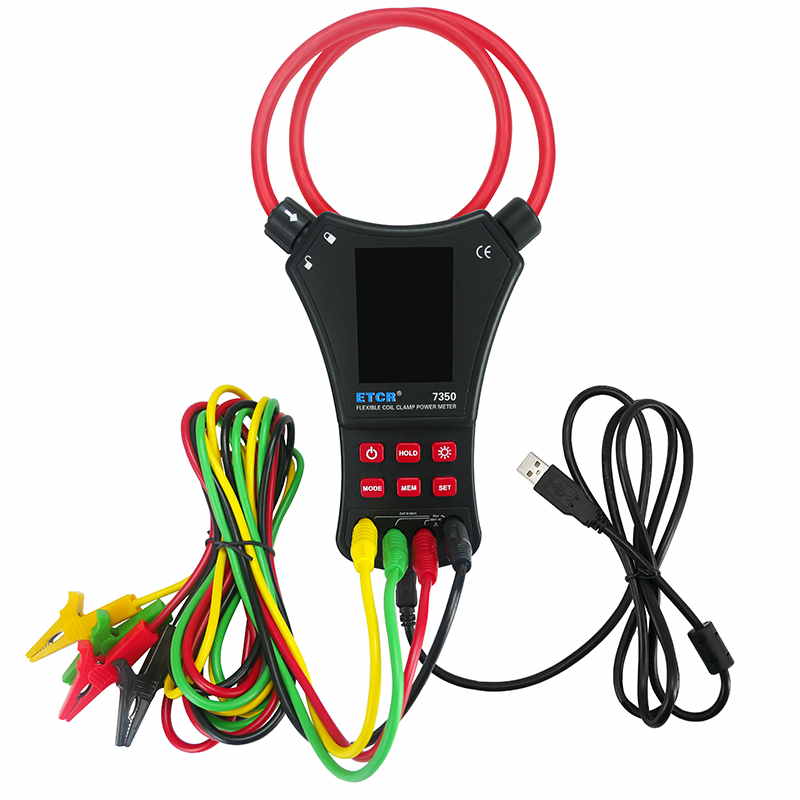

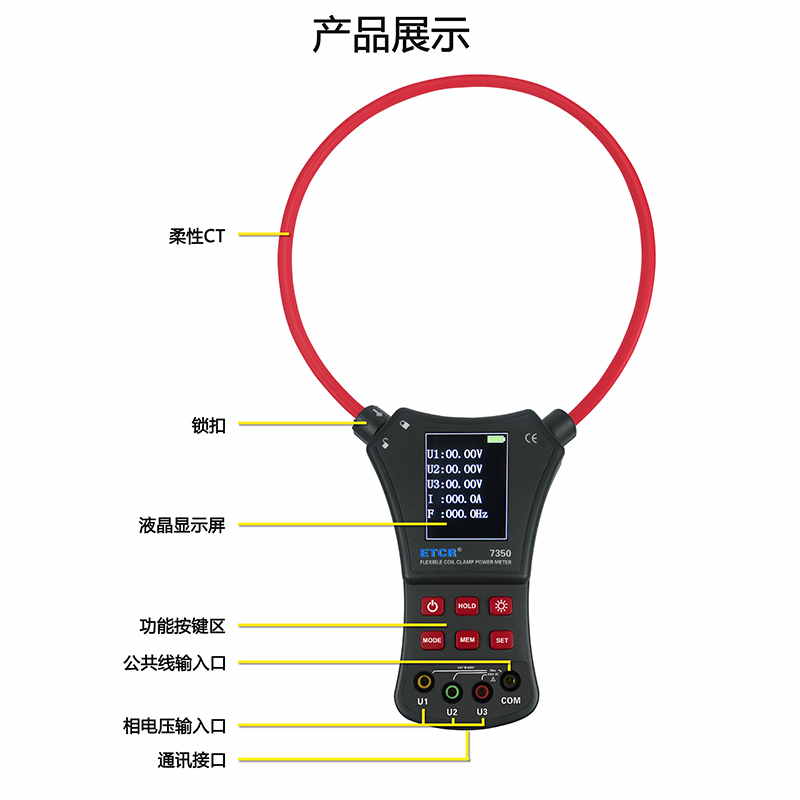

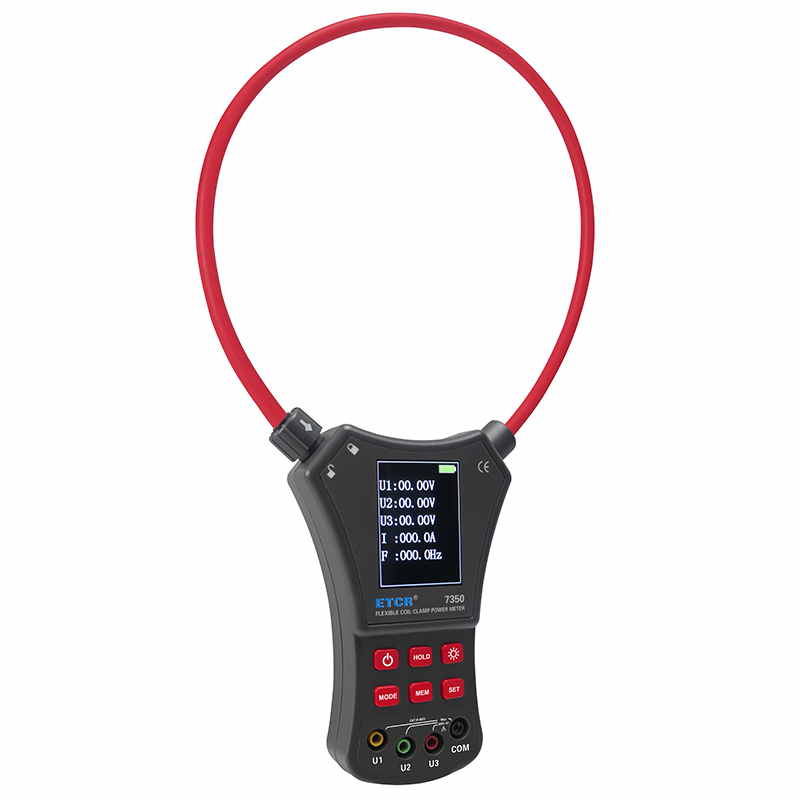

ETCR7350柔性鉗形功率表又名羅氏線圈功率表、洛氏線圈功率表，用于現場測量三相交流電壓、電流、電壓間相位、電壓電流間相位、頻率、相序、電能、有功功率、無功功率、視在功率、功率因數、總功率等電能參數。還能用于判別變壓器接線組別、感性、容性電路，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。
ETCR7350柔性鉗形功率表其柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，特別適合大尺寸導體、狹窄環境和排線密集的場所，可用于信號嚴重畸變的工業環境電流測試。儀表可存儲200組數據，通過USB接口和系統軟件上傳所存數據到電腦，實現歷史數據讀取、查詢、保存、打印等功能。
產品特點
1、柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，適合大尺寸導體、狹窄環境和排線密集的場所。
2、無磁滯效應，抗干擾能力強。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境電流測試。
3、同屏顯示多項測量參數，操作方便。
4、存儲功能：數據存儲：600組。
5、USB通訊接口。
技術參數
1、量程與精度
| 測量功能 | 量 程 | 精 度 | 分辨力 |
| 交流電壓 | 0.00V～60.00V | ±0.5%Fs | 0.01V |
| 60.0V～600.0V | ±0.5%Fs | 0.1V | |
| 交流電流 | 0.0A～600.0A | ±0.5%Fs | 0.1A |
| 600A～6000A | ±0.5%Fs | 1A | |
| 頻率 | 25.0Hz～600.0Hz | ±0.5Hz | 0.1Hz |
| 有功功率 | 0.00W～36.00W | ±1%Fs | 0.01W |
| 36.0W～360.0W | ±1%Fs | 0.1W | |
| 360W～3600W | ±1%Fs | 1W | |
| 3.60kW～36.00kW | ±1%Fs | 0.01kW | |
| 36.00kW～360.0kW | ±1%Fs | 0.1kW | |
| 360kW～3600kW | ±1%Fs | 1kW | |
| 視在功率 | 0.00VA～36.00VA | ±1%Fs | 0.01VA |
| 36.0VA～360.0VA | ±1%Fs | 0.1VA | |
| 360VA～3600VA | ±1%Fs | 1VA | |
| 3.60kVA～36.00kVA | ±1%Fs | 0.01kVA | |
| 36.00kVA～360.0kVA | ±1%Fs | 0.1kVA | |
| 360kVA～3600kVA | ±1%Fs | 1kVA | |
| 無功功率 | 0.00var～36.00var | ±1%Fs | 0.01var |
| 36.0var～360.0var | ±1%Fs | 0.1var | |
| 360var～3600var | ±1%Fs | 1var | |
| 3.60kvar～36.00kvar | ±1%Fs | 0.01kvar | |
| 36.00kvar～360.0kvar | ±1%Fs | 0.1kvar | |
| 360kvar～3600kvar | ±1%Fs | 1kvar | |
| 功率因素 | 0.300～1.000 | ±0.5%Fs | 0.001 |
| 相位角 | 0°～360° | ±0.5° | 0.1° |
| 電流相位角具體精度 | 5.0A～20.0A | ±4° | 0.1° |
| 20.0A～40.0A | ±2° | ||
| 40.0A～60.0A | ±1° | ||
| >60.0A | ±0.5° | ||
| 電能 | 0.00Wh～36.00Wh | ±1%Fs | 0.01Wh |
| 36.0Wh～360.0Wh | ±1%Fs | 0.1Wh | |
| 360Wh～3600Wh | ±1%Fs | 1Wh | |
| 3.60kWh～36.00kWh | ±1%Fs | 0.01kWh | |
| 36.00kWh～360.0kWh | ±1%Fs | 0.1kWh | |
| 360kWh～360000kWh | ±1%Fs | 1kWh |
2、基本規格
| 規格名稱 | 規格參數 |
| 電源 | 6V DC(LR03×4節堿性干電池) |
| 顯示模式 | 2.8寸TFT彩色液晶屏；顯示域58mm×44mm |
| 鉗口尺寸 | φ200mm |
| 導線位置 | 被測量導線處于鉗口的中心位置 |
| 數據存儲 | 200組 |
| 通訊接口 | 實現所存數據上傳電腦，便于分析數據 |
| 頻率 | 50Hz/60Hz自動識別 |
| 換檔 | 全自動切換 |
| 采樣速率 | 約2次/秒 |
| 線路電壓 | AC 600V以下線路測量 |
| 背 光 燈 | 有，“ * ”鍵控制 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓降到約4.8V時，儀表顯示提醒更換電池。 |
| 儀表尺寸 | 寬高厚200mm×370mm×35mm |
| 儀表質量 | 儀表：約272g，總質量約755g(含電池及附件) |
| 工作電流 | 背光燈開啟80mA；背光燈關閉50mA |
| 絕緣強度 | AC 3700V/rms(鐵心與外殼之間) |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電流量程 | 電壓量程 | 電阻量程 | 鉗口尺寸 | 存儲功能 |
| ETCR7300大口徑三相鉗形功率表 | AC 0.0mA～1200A | 0.00V～600V | 0.0°～360° | 80mm×80mm | 200組 |
| ETCR7300A大口徑三相鉗形功率表 | AC 0.0A～2000A | 0.00V～600V | 0.0°～360° | 80mm×80mm | 200組 |
| ETCR7350柔性鉗形功率表 | AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ200mm | 200組 |
| ETCR7350B柔性鉗形功率表 | AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ300mm | 200組 |
